产品列表:

自动控制系统:混凝土搅拌站控制系统（工控机+仪表）

系统简介:

我公司开发的XB-H0001混凝土配料控制系统是专为大、中型混凝土搅拌站(楼)而设计的，系统是集控制、管理、网络一体的智能化自动控制配料系统。系统采用人性化设计、图文并茂、自动化程度高、抗干扰能力强、配料精度高、性能稳定、操作简便之特点。广泛适用于各种大，中型混凝土搅拌站(楼)生产控制设备。

电脑配料控制系统构建与功能:

整套控制系统由上位机自控系统、输入输出单元、通讯模块、PLC控制逻辑模块、仪表称重计量单元及控制柜组成。

上位机采用知名度高，可靠性高的台湾研祥工控机，台达PLC、进口称重仪表和性能可靠的施耐德电器元件.

系统在设计方面采用了软、硬双连锁控制及保护功能、进一步提高系统在长时间运作的可靠性。

在生产控制方面实现上位机和控制柜两地手动、自动独立操作控制，具备运行监控信息提示、超差、故障报警功能、数据备分和报表打印功能。

软件功能:

● 全中文WINDOWS/98/2000/XP操作平台。

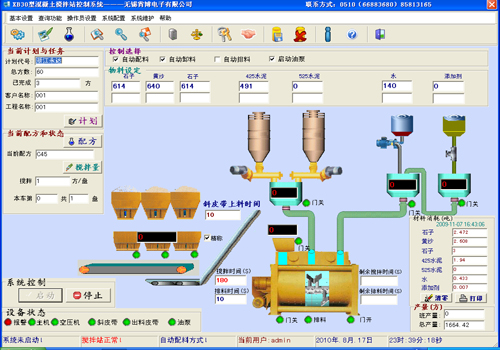

● 人性化设计，全动态模拟生产画面、实时监控、一目了然。

● 排料流程控制受权开放式设置，灵活方便。

● 在生产过程中随时加水、减水、方便控制质量。

● 人机画面操作，手动全部工作流程在计算机画面中点击鼠标完成，操作灵活自如。

● 精确的含水率自动运算与修正，进一步提高混凝土质量控制。

● 工业控制计算机、抗干扰能力强、可靠稳定。

● 强大的声光超差报警功能，便于生产监控。

● 通讯波特率达19200，配料速度快、稳定、准确。

● 快、中、慢、三速配料技术、每槽落差自动修正补偿，进一步提高配料精度与生产效率。

● 双系统后备和所有生产数据双备份、确保了生产稳定性、让用户安全无忧。

● 任务单输入、调度方式简单快捷，在同一画面操作。

● 手动配料，电脑自动记录手动配料各种物料消耗统计，完善手动配料物料消耗统计。

● 客户、工地、工作单和配方输入数量不受限制，远远满足生产需要。

● 搅拌机排料和自动排料可随时实现中途暂停，而不影响其它配料流程的运行。

● 生产过程中可随时暂停、中断或停止等控制模式。

● 权限式用户管理，操作员分权限密码登录，防止非受权人员进入操作系统，安全可靠。

● 交接班时操作员与实验员直接登录，无需退出系统，便于对操作员与实验员工作的记载；

● 操作员在启动生产过程之中，按了某种物料，电脑自动记录所操作人员姓名、日期、时间，何种物料的。

● 物料消耗详细报表、按工程名称、配方强度、工作单细化统计，安全可靠。

● 系统具备砂石微波测湿系统数据通讯接口。

● 完善的数据备份、还原功能。

系统组成

系统主要有工业控制计算机（输入输出板卡），配料仪表，PLC组成。

输入模块的作用主要是采集现场的设备状态，比如骨料门关，主机运行等。 输出模块的作用是输出控制中间继电器，再由中间继电器的触点驱动大负载，比如启动粉料螺旋，启动砂料螺旋等或者是直接驱动小负载的设备，如电磁阀设备等。

配料仪表主要是负责采集所有称体的重量，同步发送到工控机上。

PLC主要作用是实现设备之间的互锁。

工控机主要是和仪表、输入输出板卡、PLC通讯，从仪表获取各个称的重量，从输入板卡和PLC获取设备的信息，通过输出板卡发送相关的控制命令。以实现整个系统的自动化。

系统结构图：

技术参数:

配料精度 骨料±2％，粉料±1％。水±1％添加剂±0.5％

电源 AC200-240V,50HZ, 最大功率 500

工作温度 -10-55°C 工作湿度 90％相对湿度(无凝结水)
